Salut! En tant que fournisseur de câbles en fibre, on me demande souvent la distance de transmission des câbles de fibres. C'est un sujet super important, en particulier pour ceux qui cherchent à mettre en place des réseaux de communication fiables et efficaces. Alors, plongeons directement et explorons ce qui affecte la distance de transmission des câbles de fibres.
Bases de la transmission des câbles en fibre
Tout d'abord, comprenons comment fonctionnent les câbles de fibres. Les câbles de fibres utilisent la lumière pour transmettre des données. Ils se composent d'un noyau, qui est le chemin où la lumière se déplace et un revêtement qui entoure le noyau pour garder la lumière à l'intérieur. Il existe deux principaux types de câbles de fibres: le mode unique et le mode Multi -.
La fibre à mode unique (SMF) a un très petit diamètre de noyau, généralement autour de 9 microns. Cela permet à la lumière de voyager dans un seul chemin, ce qui réduit la perte de signal et la dispersion. En conséquence, la fibre à mode unique peut atteindre des distances de transmission beaucoup plus longues par rapport à la fibre multi-mode.
La fibre multi-mode (MMF), en revanche, a un diamètre de noyau plus grand, généralement 50 ou 62,5 microns. La lumière peut voyager dans plusieurs chemins à l'intérieur du noyau, mais cela entraîne également plus de perte de signal et de dispersion sur des distances plus longues.
Facteurs affectant la distance de transmission
Atténuation
L'atténuation est la réduction de la résistance du signal lorsqu'elle se déplace à travers le câble de fibre. Il est principalement causé par l'absorption, la diffusion et la flexion de la lumière dans la fibre. Différentes longueurs d'onde de lumière éprouvent différents niveaux d'atténuation. Par exemple, en fibre de mode unique, les longueurs d'onde de 1310 nm et 1550 nm sont couramment utilisées car elles ont une atténuation relativement faible.
L'atténuation d'un câble en fibre est généralement mesurée en décibels par kilomètre (dB / km). Une valeur d'atténuation inférieure signifie que le signal peut voyager plus loin avant qu'il ne devienne trop faible pour être détecté. Par exemple, une fibre à mode unique de haute qualité pourrait avoir une atténuation d'environ 0,2 dB / km à 1550 nm.
Dispersion
La dispersion est un autre facteur qui limite la distance de transmission. Cela fait que les impulsions légères se propagent lorsqu'ils voyagent à travers la fibre. Il existe deux principaux types de dispersion: la dispersion chromatique et la dispersion modale.
La dispersion chromatique se produit parce que différentes longueurs d'onde de lumière se déplacent à différentes vitesses à l'intérieur de la fibre. La dispersion modale, qui est principalement un problème dans la fibre multi-mode, se produit parce que différents modes de lumière parcourent différentes distances dans le noyau.
La dispersion peut provoquer le chevauchement des impulsions légères, ce qui rend difficile pour le récepteur de distinguer les impulsions individuelles. Cela limite le débit de données et la distance de transmission.
Perte de connecteur
Les connecteurs sont utilisés pour rejoindre les câbles de fibres ensemble ou les connecter à d'autres appareils. Cependant, chaque connecteur introduit une perte de résistance du signal. La qualité des connecteurs et la façon dont ils sont installés peuvent affecter considérablement la distance globale de transmission. Un connecteur bien installé peut avoir une perte d'environ 0,3 dB, tandis qu'un mal installé pourrait avoir une perte beaucoup plus élevée.
Distances de transmission de différents câbles de fibres
Fibre à mode unique
La fibre à mode unique est le choix de la communication à longue distance. Grâce à sa faible atténuation et sa dispersion, il peut transmettre des données sur des distances extrêmement longues.
Dans les réseaux de télécommunications, la fibre à mode unique peut être utilisée pour des distances jusqu'à des centaines de kilomètres sans avoir besoin de répéteurs. Par exemple, dans les câbles de fibre optique sous-marins, qui connectent les continents, la fibre à mode unique est utilisée pour transmettre des données sur des milliers de kilomètres.
Dans un environnement typique de l'entreprise ou du centre de données, la fibre à mode unique peut être utilisée pour des distances allant jusqu'à 10 kilomètres ou plus pour une transmission de données à grande vitesse, comme 10 Gigabit Ethernet ou plus.
Fibre multi-mode
La fibre multi-mode est plus adaptée aux applications courtes à moyenne à distance. La distance de transmission de la fibre multi-mode dépend du débit de données et du type de fibre multi-mode.
Par exemple, dans un réseau Ethernet de 1 gigabit, la fibre de mode MICRON multi-micron standard peut prendre en charge des distances allant jusqu'à 275 mètres, tandis que la fibre multi-micron Multi-Mode peut prendre en charge des distances allant jusqu'à 550 mètres. À des débits de données plus élevés, tels que 10 Gigabit Ethernet, les distances de transmission sont plus courtes. 50 - Micron Multi - Mode Fibre avec des spécifications OM3 ou OM4 peut prendre en charge des distances allant jusqu'à 300 mètres pour 10 Gigabit Ethernet.
Solutions pour prolonger la distance de transmission
Répéteur
Les répéteurs sont des appareils qui reçoivent un signal affaibli, l'amplifient et le transmettent. Ils peuvent être utilisés pour prolonger la distance de transmission des câbles de fibres. Dans les réseaux à fibre optique à longue distance, les répéteurs sont placés à intervalles réguliers pour augmenter la résistance du signal.
Amplificateurs optiques
Les amplificateurs optiques sont une autre option pour prolonger la distance de transmission. Contrairement aux répéteurs, qui convertissent le signal optique en un signal électrique puis de retour en signal optique, les amplificateurs optiques amplifient directement le signal optique. Cela réduit la complexité et la dégradation potentielle du signal associé à la conversion entre les signaux optiques et électriques.
Nos produits de câble à fibres
Dans notre entreprise, nous proposons une large gamme de câbles de fibres de haute qualité pour répondre à différentes exigences de distance de transmission. Par exemple, notreGYXTW Câble fibre optique extérieurconvient aux applications extérieures et peut fournir une transmission fiable sur des distances moyennes. Il a une excellente résistance aux facteurs environnementaux tels que l'humidité, les changements de température et la contrainte mécanique.

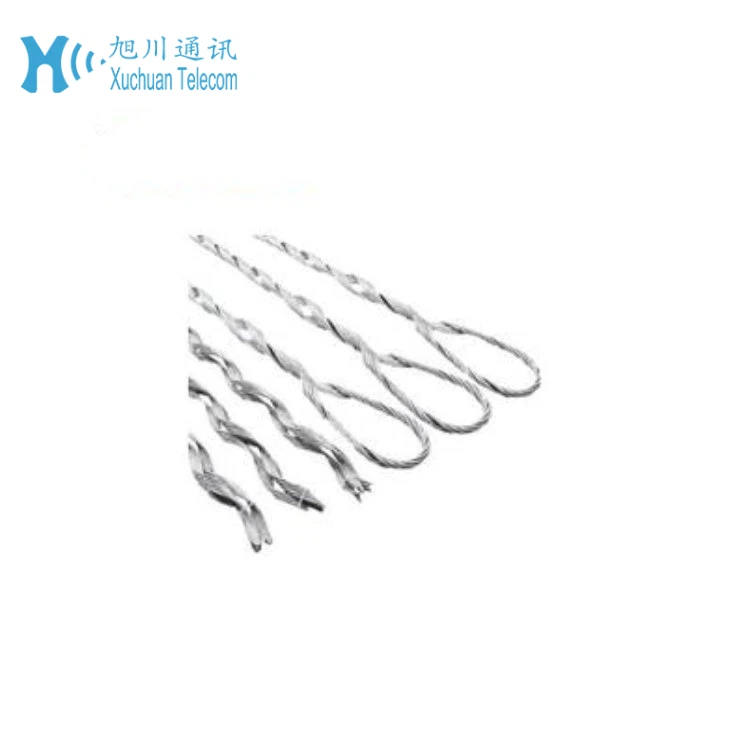

Nous fournissons égalementFiber optic Calmp Guy Grip Dead End Blamp ADSS Cable TensionetFiber optic Calmp Guy Grip Dead End Blamp ADSS Cable Tension, qui sont des accessoires essentiels pour l'installation et la sécurisation des câbles de fibres, assurant une transmission stable du signal.
Conclusion
En conclusion, la distance de transmission des câbles de fibre dépend de divers facteurs tels que le type de fibre (mode unique ou multi-mode), l'atténuation, la dispersion et la perte de connecteur. La fibre à mode unique est idéale pour une communication à longue distance, tandis que la fibre multi-mode est mieux adaptée aux applications courtes à moyenne à distance.
Si vous êtes à la recherche de câbles de fibres ou d'accessoires connexes, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les meilleures solutions pour vos besoins spécifiques. Que vous créiez un petit réseau de bureaux ou une infrastructure de télécommunications à grande échelle, nous avons les produits et l'expertise pour vous soutenir.
Références
- Systèmes de communication en fibre optique, quatrième édition par Govind P. Agrawal
- Technologie des fibres optiques: Fondamentaux de Rajiv Ramaswami et Kumar N. Sivarajan
