Salut! En tant que fournisseur de panneaux de correctifs ODF, je suis super imprégné de partager avec vous certaines directives d'installation. Que vous soyez un débutant dans le jeu de fibre - optique ou un pro chevronné à la recherche d'un rafraîchissement, ce post est pour vous.
Commençons par les bases. UnPanneau Patch ODFest un composant crucial dans un réseau de fibre optique. Il fournit un emplacement centralisé pour gérer et connecter les câbles optiques. Considérez-le comme le centre de contrôle pour vos connexions en fibre.
Préparation du site
Tout d'abord, vous devez choisir le bon endroit pour votre panneau de correctif ODF. L'emplacement doit être propre, sec et bien - ventilé. Évitez les zones sujets à une poussière excessive, à l'humidité ou à des températures extrêmes. Vous ne voulez pas que votre panneau de correction soit gâché à cause d'un site d'installation moche.
Mesurez l'espace où vous prévoyez d'installer le panneau. Assurez-vous qu'il a suffisamment de place pour le panneau lui-même, plus un espace supplémentaire pour la gestion des câbles. Vous devrez exécuter des câbles à l'intérieur et à l'extérieur du panneau, donc avoir un peu de marge de respiration est essentiel.
Montage du panneau
Une fois que vous avez trouvé l'endroit parfait, il est temps de monter le panneau de patch ODF. La plupart des panneaux sont livrés avec des supports de montage ou des trous. Utilisez le matériel approprié, comme les vis ou les boulons, pour fixer le panneau sur le mur ou le rack. Assurez-vous qu'il est de niveau et fermement attaché. Un panneau bancal peut entraîner des connexions lâches et une perte de signal.
Si vous le montez sur un rack, assurez-vous que le rack est suffisamment robuste pour supporter le poids du panneau et tous les câbles qui y seront connectés. Vous ne voulez pas que le tout s'écroule parce que le rack ne pouvait pas gérer la charge.
Gestion du câble
Maintenant, parlons de la gestion du câble. C'est un gros problème en ce qui concerne les installations de fibres - optiques. Vous souhaitez garder vos câbles organisés et exempts de plis ou de virages. Pliant un câble de fibre - optique trop serré peut provoquer une perte de signal, alors soyez doux avec eux.
Commencez par acheminer les câbles entrants et sortants dans le panneau. Utilisez des attaches de câbles ou des clips pour fixer les câbles en cours de route. Étiquetez clairement chaque câble afin que vous sachiez d'où il va et d'où il vient. Cela facilitera le dépannage beaucoup plus facile sur la route.
Lorsque vous connectez les câbles au panneau, suivez le système de codage couleur. La plupart des câbles et des panneaux de patch optiques utilisent un schéma de codage de couleur standard pour faciliter l'identification de différentes fibres. Cela aide à prévenir le mélange - UPS et assure une connectivité appropriée.
Épissage et correctif
L'épissage est le processus de rejoindre deux câbles de fibre - optiques ensemble. Il existe deux principaux types d'épissage: l'épissage de fusion et l'épissage mécanique. L'épissage de fusion est plus permanent et offre une meilleure qualité de signal, mais il nécessite un équipement spécialisé. L'épissage mécanique est plus rapide et plus facile, mais il peut ne pas être aussi fiable à long terme.
Si vous épissez des câbles, assurez-vous de suivre attentivement les instructions du fabricant. Nettoyer les fins de fibres soigneusement avant d'épisser pour assurer une bonne connexion. Après l'épissage, protégez les épisses avec des protecteurs d'épissage ou des enceintes.
Le correctif implique la connexion des câbles de fibre - optique au panneau de mission à l'aide de cordons de patch. Les cordons de correctifs sont des câbles courts avec des connecteurs aux deux extrémités. Insérez les cordons de patch dans les ports appropriés du panneau. Assurez-vous que les connecteurs sont propres et correctement assis. Un connecteur lâche ou sale peut causer des problèmes de signal.
Tests et vérification
Une fois que vous avez installé et connecté, il est temps de tester le système. Utilisez un testeur de fibre - optique pour vérifier la résistance et la qualité du signal. Assurez-vous que toutes les connexions fonctionnent correctement et qu'il n'y a pas de pertes de signal.
Testez chaque fibre individuelle et documentez les résultats. Si vous trouvez des problèmes, revenez en arrière et vérifiez les connexions, les épisses et les câbles. Parfois, une solution simple comme le resserrement d'un connecteur ou une épissage d'un câble peut résoudre le problème.
Considérations supplémentaires

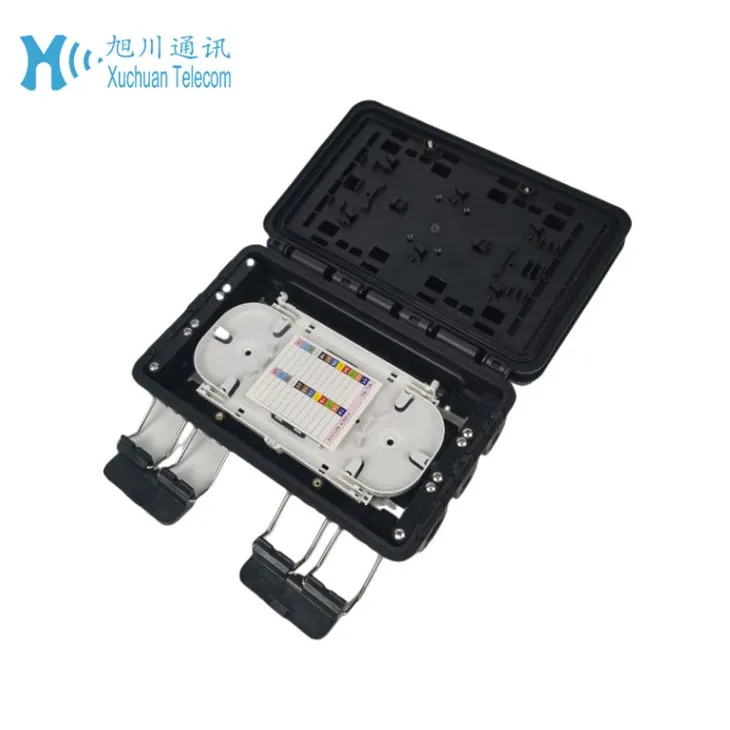

En plus du panneau Patch ODF, vous pouvez également utiliser d'autres composants de fibres et optiques commeBornes optiqueset1x16 boîtes CTO pour les séparateurs de cassette plc. Ces composants doivent également être installés et intégrés correctement dans le réseau.
Suivez les mêmes directives d'installation pour ces composants que vous l'avez fait pour le panneau de correction ODF. Assurez-vous qu'ils sont montés en toute sécurité, les câbles sont bien gérés et les connexions sont testées.
Conclusion
L'installation d'un panneau de patch ODF à fibre - optique n'est pas la science des fusées, mais elle nécessite une attention aux détails. En suivant ces directives, vous pouvez assurer une installation réussie et un réseau fiable fiable - optique.
Si vous êtes sur le marché pour des panneaux de patch ODF de haute qualité ou d'autres composants de fibres, nous vous avons couvert. Nous sommes l'un des principaux fournisseurs avec une large gamme de produits pour répondre à vos besoins. Que vous travailliez sur un projet à petite échelle ou un réseau à grande échelle, nous pouvons fournir les bonnes solutions.
Si vous avez des questions ou si vous souhaitez discuter de vos besoins d'approvisionnement, n'hésitez pas à vous contacter. Nous sommes ici pour vous aider à prendre les meilleures décisions pour votre installation de fibre - optique.
