Salut! En tant que fournisseur de boîtes à bornes optiques, j'ai vu beaucoup de questions sur la façon de connecter les fibres multi-mode dans une boîte à bornes optique. Donc, je pensais partager mon expérience et quelques conseils sur ce sujet.
Tout d'abord, parlons de ce que sont les fibres multi-mode. Les fibres multi-mode sont conçues pour transporter simultanément plusieurs rayons lumineux ou modes. Ils sont couramment utilisés dans les applications à distance de courte distance comme les réseaux locaux (LAN) et les centres de données. Par rapport aux fibres à mode unique, les fibres multi-mode ont un diamètre de noyau plus grand, ce qui permet à plus de lumière d'entrer et de parcourir la fibre.
Maintenant, passons dans le processus de connexion des fibres multi-mode dans une boîte à bornes optique.
Préparation
Avant de commencer à connecter les fibres, vous devez vous assurer que vous disposez de tous les outils et matériaux nécessaires. Voici une liste de ce dont vous aurez généralement besoin:
- Boîte de borne optique: assurez-vous de choisir la bonne pour vos besoins. Par exemple, notre1x8 CTO Box pour cassette PLC Splitterest une excellente option pour les applications où vous devez diviser le signal optique.
- Fibres multi-mode: assurez-vous que les fibres sont en bon état et ont la longueur appropriée pour votre installation.
- Cliagers de fibres: cet outil est utilisé pour faire une coupe propre à la fin de la fibre, ce qui est crucial pour une bonne connexion.
- Fusion Splicer: il est utilisé pour rejoindre en permanence deux extrémités de fibres ensemble.
- Montage de puissance optique: Cela vous aide à mesurer la puissance du signal optique pour vous assurer que la connexion fonctionne correctement.
- Caps à poussière: ceux-ci sont utilisés pour protéger les extrémités des fibres de la poussière et de la saleté lorsqu'elles ne sont pas utilisées.
Étape 1: Ouverture de la borne optique

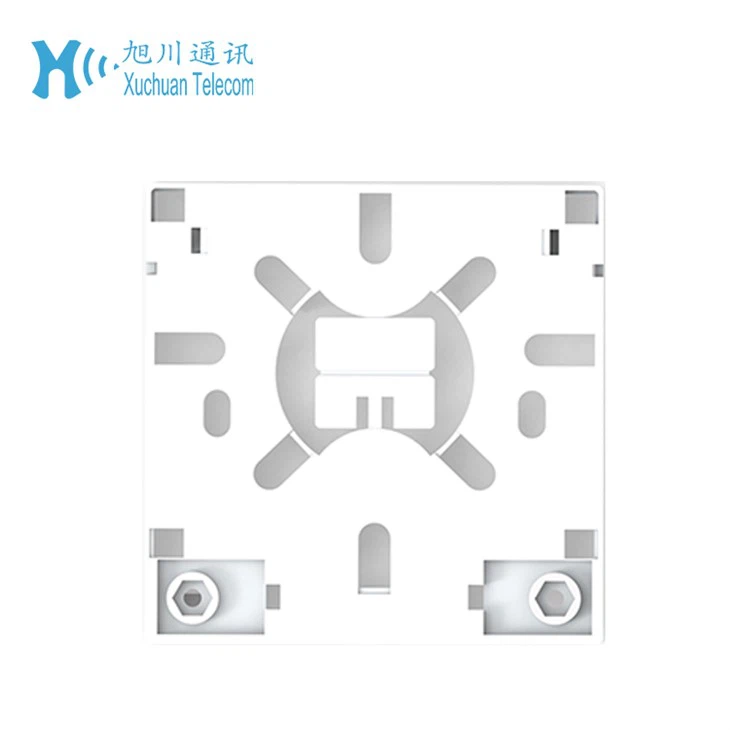

Ouvrez soigneusement la boîte de borne optique. La plupart de nos bornes, comme leBoîte de terminaison de montage PTO PTO, sont conçus pour un accès facile. Retirez le couvercle ou les panneaux de protection en fonction des instructions de la boîte.
Étape 2: Organisation des fibres
Une fois la boîte ouverte, il est temps d'organiser les fibres multi-mode. Commencez par étiqueter les fibres si elles font partie d'un réseau plus grand. Cela facilitera les identifier plus tard. Ensuite, achetez soigneusement les fibres dans la boîte, en vous assurant qu'ils ont suffisamment de mou pour éviter toute tension qui pourrait endommager les fibres.
Étape 3: La préparation des fibres se termine
Prenez l'une des fibres de mode multi-mode et utilisez le clés de fibre pour faire une coupe propre à la fin. Une coupe propre est essentielle car elle garantit que la lumière peut passer à travers la fibre sans perte significative. Assurez-vous de suivre les instructions sur le coupe-fibre pour les meilleurs résultats.
Étape 4: épissage des fibres
Si vous rejoignez deux extrémités de fibres ensemble, utilisez le Splicer Fusion. Tout d'abord, placez la fibre préparée se termine dans l'éplicer. L'épliseur alignera ensuite les fibres et utilisera un arc électrique pour les fondre et les fusionner ensemble. Ce processus crée une connexion permanente avec une perte très faible. Après l'épissage, protégez le point d'épissage avec un protecteur d'épissage, qui est généralement fourni avec le borne optique.
Étape 5: Connexion aux terminaux
Une fois les fibres épissées, il est temps de les connecter aux bornes dans la boîte de terminal optique. Assurez-vous de suivre le schéma de câblage de la boîte. La plupart des boîtes à bornes ont des marques et des instructions claires sur la façon de connecter les fibres. Sécurisez les fibres aux bornes à l'aide des connecteurs appropriés, tels que les connecteurs SC ou LC.
Étape 6: Tester la connexion
Une fois les fibres connectées aux bornes, utilisez un compteur d'alimentation optique pour tester la connexion. Mesurez la puissance du signal optique à l'entrée et à la sortie de la borne. Si la perte de puissance est dans la plage acceptable, votre connexion est bonne. Sinon, vous devrez peut-être vérifier à nouveau les épissures et les connexions.
Étape 7: Clôture de la borne optique
Une fois que vous êtes satisfait de la connexion et des résultats des tests, fermez la boîte de borne optique. Assurez-vous que toutes les couvercles et panneaux sont solidement en place. Cela protégera les fibres et les connexions de la poussière, de l'humidité et des dommages physiques.
Dépannage
Parfois, vous pouvez rencontrer des problèmes lors de la connexion des fibres multi-mode dans une boîte à bornes optique. Voici quelques problèmes courants et comment les résoudre:
- Perte de puissance élevée: cela pourrait être dû à une mauvaise épissage ou à un connecteur sale. Vérifiez le point d'épissage et nettoyez les connecteurs à l'aide d'un kit de nettoyage des fibres.
- Aucun signal: assurez-vous que les fibres sont correctement connectées aux bornes et que la source de lumière fonctionne. Vous devrez peut-être également vérifier à nouveau les épissures.
- Instabilité de connexion: Cela pourrait être causé par des connexions lâches ou une tension excessive de fibres. Vérifiez toutes les connexions et assurez-vous que les fibres ont suffisamment de mou.
Autres considérations
Lorsque vous travaillez avec des fibres multi-mode dans une boîte à bornes optique, il y a quelques autres choses à garder à l'esprit:
- Température et humidité: assurez-vous que l'environnement où le borne est installé se trouve dans la plage de température et d'humidité recommandée. Des conditions extrêmes peuvent affecter les performances des fibres et des connexions.
- Gestion des câbles: une bonne gestion des câbles est importante pour éviter l'emperiensation et les dommages aux fibres. Utilisez des liens de câble et des guides de routage pour garder les fibres organisées.
- Compatibilité: Assurez-vous que tous les composants, tels que les fibres, les connecteurs et la boîte de borne, sont compatibles entre eux.
En conclusion, la connexion des fibres multi-mode dans une borne optique est un processus qui nécessite une préparation minutieuse, les bons outils et l'attention aux détails. En suivant les étapes que j'ai décrites ci-dessus et en gardant ces considérations à l'esprit, vous pouvez assurer une installation réussie.
Si vous recherchez des boîtes à bornes optiques de haute qualité pour vos connexions de fibres multi-mode, nous vous avons couvert. NotreBoîtes de sieste préconoriséeset d'autres produits sont conçus pour répondre aux besoins de diverses applications. Si vous avez des questions ou avez besoin d'aide pour votre installation de fibres, n'hésitez pas à nous contacter. Nous sommes ici pour vous aider à obtenir les meilleurs résultats pour votre réseau optique.
Références
- Association de fibre optique (FOA). Guide d'installation et de dépannage en fibre optique.
- Normes de l'industrie pour les connexions de fibres optiques et les boîtes à bornes.
