En tant que fournisseur de câble de chute FTTH, je rencontre souvent diverses questions des clients. L'une des questions les plus fréquemment posées est: "Le câble de chute peut-il être plié?" Cette question est cruciale car elle se rapporte directement à l'installation, à l'utilisation et aux performances du câble. Dans ce blog, je vais me plonger sur ce sujet et fournir une réponse complète basée sur les connaissances scientifiques et l'expérience pratique.
Comprendre le câble de goutte FTTH
Avant de discuter du problème de flexion, comprenons d'abord ce qu'est le câble de chute. FTTH, qui signifie des fibres à la maison, est une architecture de réseau à large bande qui utilise des fibres optiques pour connecter les maisons et les entreprises directement au réseau du fournisseur de services Internet. Le câble de dépôt est la dernière partie du réseau à fibre optique qui relie le point de distribution à la fin - les locaux de l'utilisateur.
Les câbles de goutte FTTH sont conçus pour être flexibles et durables. Ils se composent généralement d'une ou plusieurs fibres optiques, d'une couche tampon, d'un élément de force et d'une gaine extérieure. Les fibres optiques sont le composant central qui transmet des données sous forme de signaux lumineux. La couche tampon protège les fibres des dommages mécaniques, tandis que l'élément de résistance fournit une résistance à la traction au câble. La gaine externe offre une protection contre les facteurs environnementaux tels que l'humidité, les rayons UV et l'abrasion physique.
La science derrière les câbles à fibre optique de flexion
Les fibres optiques fonctionnent sur le principe de la réflexion interne totale. Les signaux légers sont transmis à travers le cœur de la fibre, et tant que l'angle d'incidence est supérieur à l'angle critique, la lumière sera reflétée dans le noyau et continuera de voyager le long de la fibre. Cependant, lorsque le câble est plié, le chemin de la lumière peut être perturbé.
Il existe deux types de pertes de flexion dans les câbles de fibre optique: la macrobendage et la microbation. Le macrobendage se produit lorsque le câble est plié avec un grand rayon, généralement visible à l'œil nu. La microb, en revanche, est causée par des déformations à petite échelle dans la structure du câble, telles que celles dues aux changements de pression ou de température.
Lorsqu'un câble de goutte FTTH est plié, surtout au-delà de son rayon de virage minimum, les signaux lumineux peuvent s'échapper du noyau. Il en résulte une perte de signal, qui peut dégrader les performances du réseau. Le rayon de pliage minimum est un paramètre critique spécifié par le fabricant de câbles. Il représente le plus petit rayon auquel le câble peut être plié sans provoquer une perte de signal significative.
Le câble de chute peut-il être plié?
La réponse courte est oui, le câble de chute FTTH peut être plié, mais avec des limitations. La plupart des câbles de chute FTTH modernes sont conçus pour être relativement flexibles et peuvent résister à un certain degré de flexion. Cependant, il est essentiel de suivre les directives du fabricant concernant le rayon de virage minimum.
Par exemple, un câble de chute FTTH intérieur typique peut avoir un rayon de pliage minimum de 10 fois le diamètre du câble pendant l'installation et 15 fois le diamètre du câble pendant le fonctionnement à long terme. Les câbles extérieurs peuvent avoir des spécifications différentes en raison des conditions environnementales plus sévères auxquelles elles sont exposées.
Pendant l'installation, les installateurs doivent être prudents lors du pliage du câble. Ils doivent utiliser des outils et des techniques appropriés pour s'assurer que le câble est plié en douceur et dans le rayon admissible. Des virages ou des plis acérés dans le câble doivent être évités à tout prix, car ils peuvent provoquer une perte de signal sévère et même endommager les fibres optiques.
Facteurs affectant la capacité de flexion du câble de chute FTTH
Plusieurs facteurs peuvent affecter la capacité de flexion du câble de chute FTTH.
Câble
La conception du câble joue un rôle important dans ses performances de flexion. Les câbles avec une structure de tube lâche, où les fibres optiques sont logées dans un tube lâche rempli de gel, ont généralement de meilleures caractéristiques de flexion par rapport aux câbles tamponnés serrés. Le gel dans la structure du tube lâche offre une protection supplémentaire aux fibres et permet plus de flexibilité.
Type de fibre
Le type de fibre optique utilisé dans le câble affecte également ses performances de flexion. Des fibres insensibles au virage ont été développées pour réduire les pertes de flexion. Ces fibres ont un profil d'index de réfraction spécial qui aide à maintenir les signaux légers dans le noyau même lorsque le câble est plié.
Conditions environnementales
Des facteurs environnementaux tels que la température et l'humidité peuvent également avoir un impact sur la capacité de flexion du câble. À basse température, le câble peut devenir plus fragile, ce qui réduit sa flexibilité. Une humidité élevée peut provoquer une humidité pour pénétrer le câble, ce qui peut affecter les performances des fibres optiques.
Considérations pratiques pour la flexion du câble de goutte
Lorsque vous travaillez avec FTTH Drop Cable, il existe plusieurs considérations pratiques à garder à l'esprit.
Installation
Pendant l'installation, il est important de planifier attentivement la route du câble pour éviter les virages inutiles. Le câble doit être acheminé d'une manière qui minimise le nombre de virages et de virages. Si les virages sont inévitables, ils doivent être rendus aussi lisses que possible.
Essai
Après l'installation, le câble doit être testé pour s'assurer qu'il n'y a pas de perte de signal significative en raison de la flexion. Temps optique - réflectomètres de domaine (OTDR) peut être utilisé pour mesurer l'atténuation le long du câble et détecter tout problème potentiel causé par la flexion.
Entretien
La maintenance régulière du câble est également cruciale. Inspectez périodiquement le câble pour tout signe de dommage ou de flexion excessive. Si des problèmes sont détectés, ils doivent être traités immédiatement pour éviter une plus grande dégradation du signal.
Produits connexes

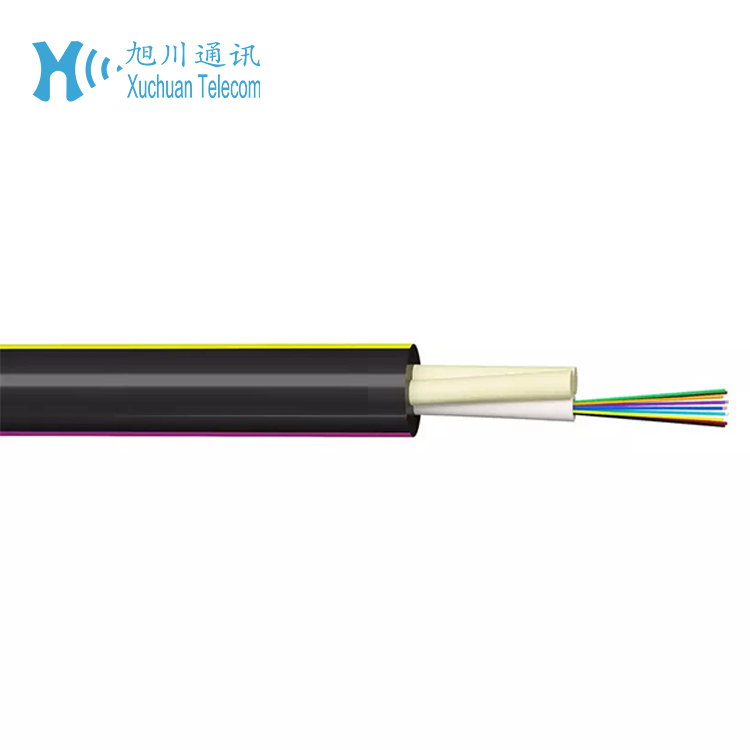

En plus du câble de chute FTTH, nous proposons également une gamme de produits connexes. Par exemple, notreFiber optic Calmp Guy Grip Dead End Blamp ADSS Cable Tensionest conçu pour fournir un support et une tension fiables aux câbles à fibre optique. Il convient à une utilisation dans diverses applications, y compris des installations aériennes. Un autre produit est leFiber optic Calmp Guy Grip Dead End Blamp ADSS Cable Tension, qui offre des fonctionnalités similaires. Nous avons aussiCâble en fibre ASU, qui est conçu pour des applications spécifiques où des câbles à fibre optique à haute performance sont nécessaires.
Conclusion
En conclusion, le câble de chute FTTH peut être plié, mais il est essentiel de le faire dans les limites spécifiées par le fabricant. Comprendre la science derrière les câbles à fibre optique de flexion et suivre les procédures d'installation et de maintenance appropriées peut aider à garantir les performances fiables du réseau. Si vous avez des questions sur notre câble de chute FTTH ou d'autres produits connexes, ou si vous êtes intéressé à acheter nos produits, n'hésitez pas à nous contacter pour une discussion et une négociation supplémentaires.
Références
- "Systèmes de communication à fibre optique" par Govind P. Agrawal
- Spécifications du fabricant et documents techniques pour le câble de chute FTTH.
